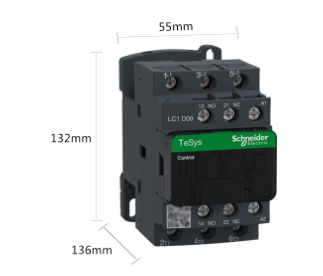

Spécifications techniques Détails Courant nominal de fonctionnement (Ie) 9A AC-3 Puissance du moteur (triphasé) 2 CV à 230 V / 5 CV à 460 V Contacts auxiliaires 1 NO + 1 NF Type de terminal Serre-joint à vis Options de tension de bobine 24 V, 120 V, 240 V (préciser) Certifications UL, CSA, CEI, RoHS

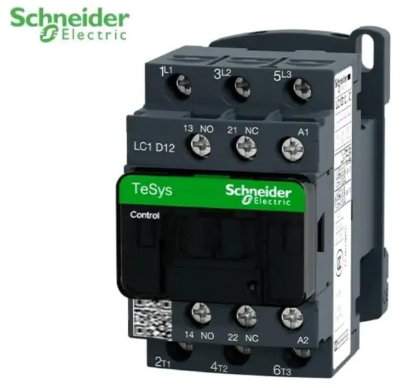

Catégorie de produit : Contacteurs - Électromécaniques Tension de la bobine : 24 VCC 110vac 220vac 380vac Courant de contact nominal : 12 A Type de bobine : Type CC Série: LC1D Marque: Schneider Electric Style de montage : Montage sur rail DIN Produit: Contacteurs électromécaniques Type de produit : Contacteurs électromécaniques Sous-catégorie: Contacteurs Nom commercial : TeSys Deca Taper: Contacteur TeSys D

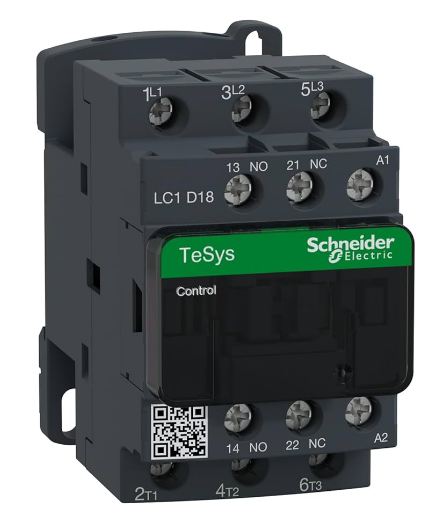

Schneider Electric Coil Voltage 24 V dc Number of Poles 3 Contact Voltage Rating 690 V ac Contact Current Rating 18 A Series LC1D Range TeSys D Power Rating 7.5 kW Normal State Configuration 3NO Number Of Auxiliary Contacts 2 Terminal Type Screw Length 77mm Width 45mm Depth 93mm Better World Verification Green Premium Better World Product Yes Minimum Operating Temperature -5°C Maximum Operating Temperature +60°C

test

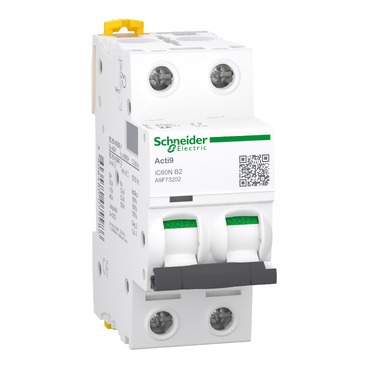

Cet Acti9 iC60N est un disjoncteur miniature basse tension (MCB). C'est un disjoncteur 2P avec 2 pôles protégés, courant nominal 2A et courbe de déclenchement B. Le pouvoir nominal de coupure de court-circuit s’élève à 50 kA entre 220 Vca et 240 Vca selon la norme EN/IEC 60947-2 et à 6 000 A entre 400 Vca et la norme EN/IEC 60898-1. Il est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature protège les circuits contre les courts-circuits et les surcharges de courant. Son indicateur de Visitrip unique réduit le temps d'intervention en affichant le circuit défectueux. Sa bande verte de Visisafe garantit l'ouverture physique des contacts pour permettre la maintenance en aval. Son mécanisme de fermeture rapide indépendant du fonctionnement manuel améliore sa durée de vie. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension d’isolement nominale Ui est de 500 VCA. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit en aval.

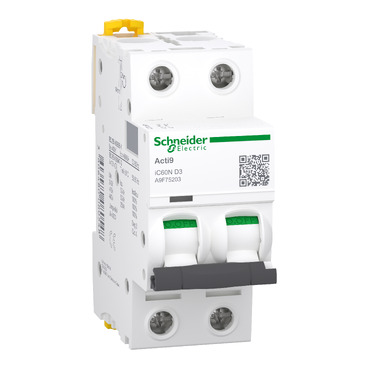

L'Acti9 iC60N 2P 3A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 3A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une installation facile avec des obturateurs IP20B rapides et ergonomiques. Les performances de cette gamme de disjoncteurs Acti9 iC60N répond aux normes NF EN 60947-2 et 60898-1. Les disjoncteurs et blocs diffs Acti9 iC60 propose des accessoires disponibles en option comme des peignes du système Acti9 ainsi que des auxiliaires de réarmement, de déclenchement et des télécommandes.

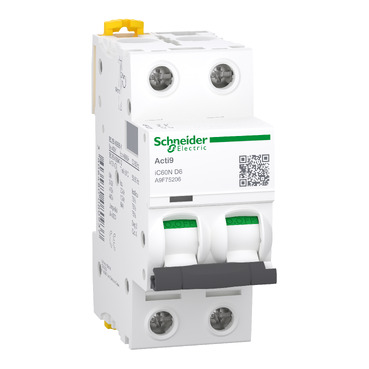

Cet iC60N est un disjoncteur miniature basse tension (MCB). Il s'agit d'un disjoncteur 2P avec 2 pôles protégés, un courant assigné de 6A et une courbe de déclenchement D. La capacité nominale de coupure de court-circuit peut atteindre 20 kA à 220 VCA à 240 VCA conformément aux normes EN/IEC 60947-2 et 6000A à 400VCA conformément au standard EN/IEC 60898-1. Elle est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature protège les circuits contre les courts-circuits et les courants de surcharge. Son indicateur VisiTrip unique réduit le temps d'intervention en affichant le circuit défectueux. Sa bande verte Visisécurisé garantit l'ouverture physique des contacts pour permettre la maintenance en aval.

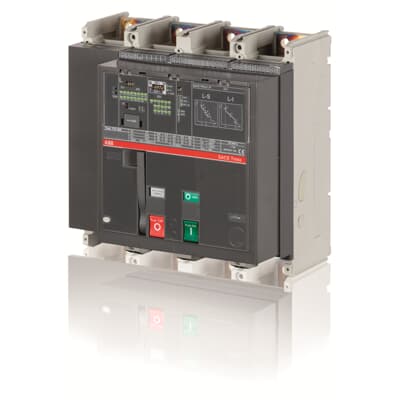

DISJONCTEUR TMAX T7S 1250 À QUATRE PÔLES FIXES AVEC BORNES AVANT ET MÉCANISME DE FONCTIONNEMENT DE L'ÉNERGIE STOCKÉE ET LIBÉRATION À L'ÉTAT SOLIDE DANS AC PR231/P-LS/I R 1250
